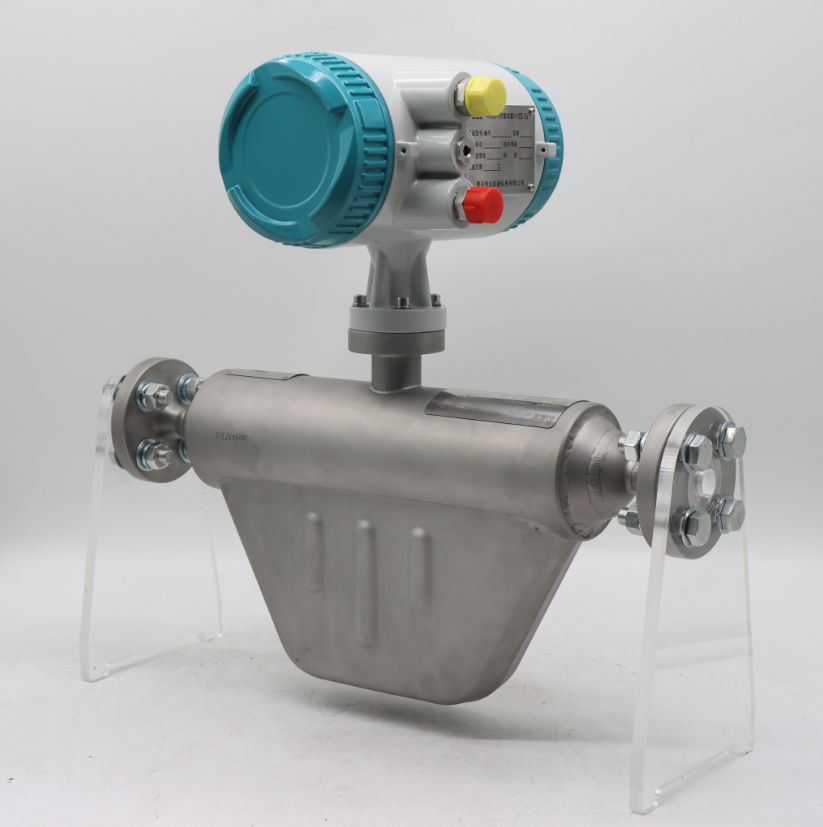

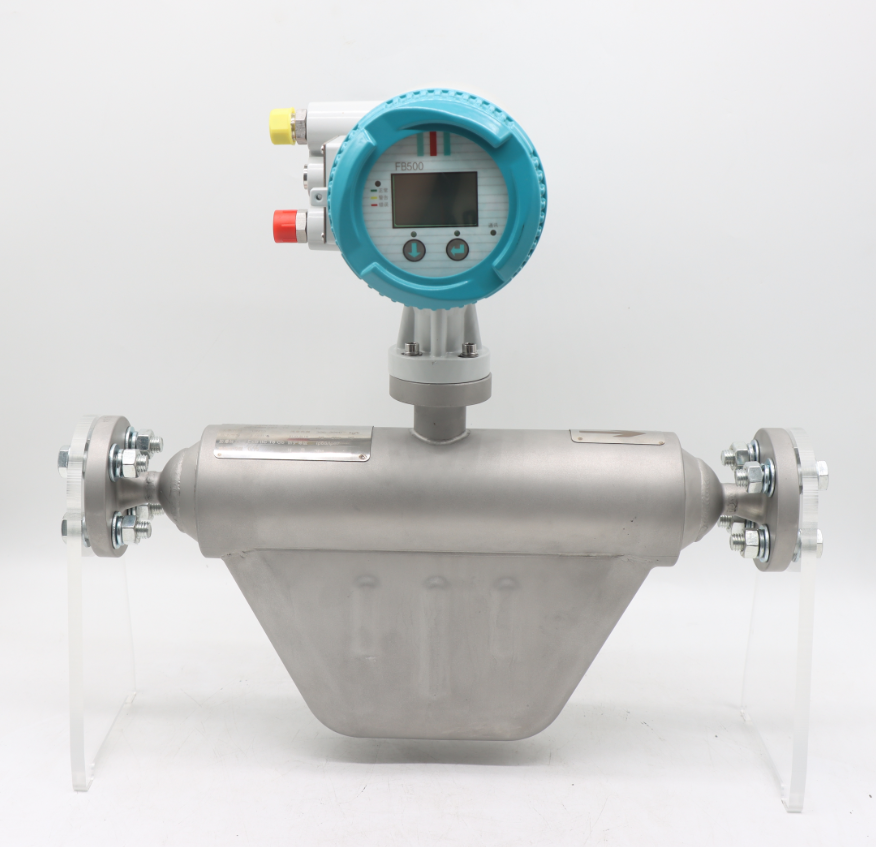

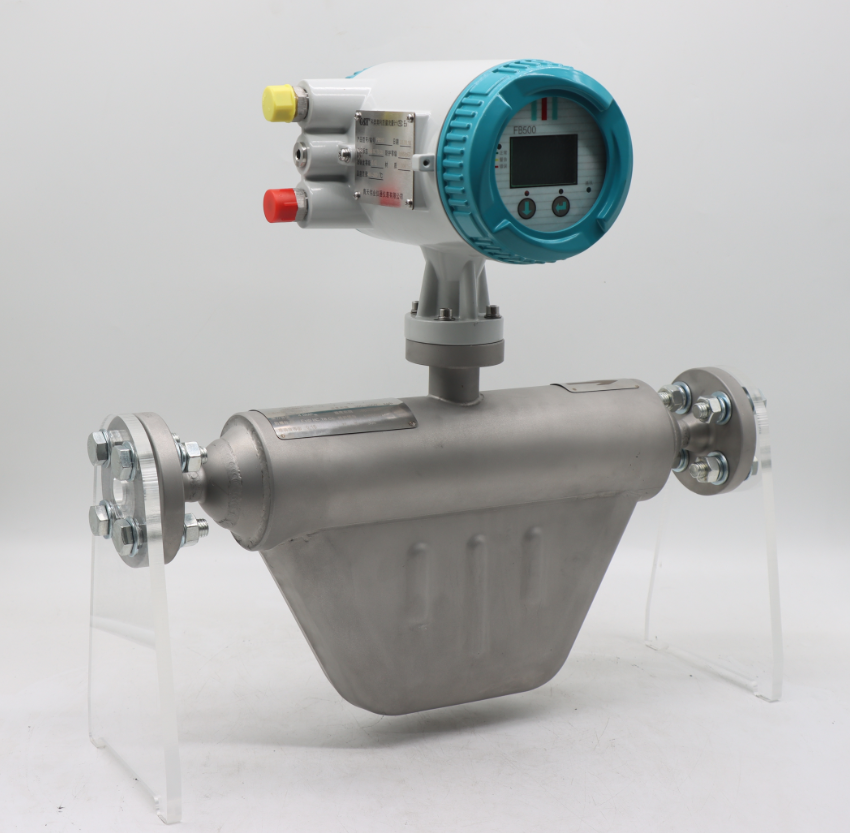

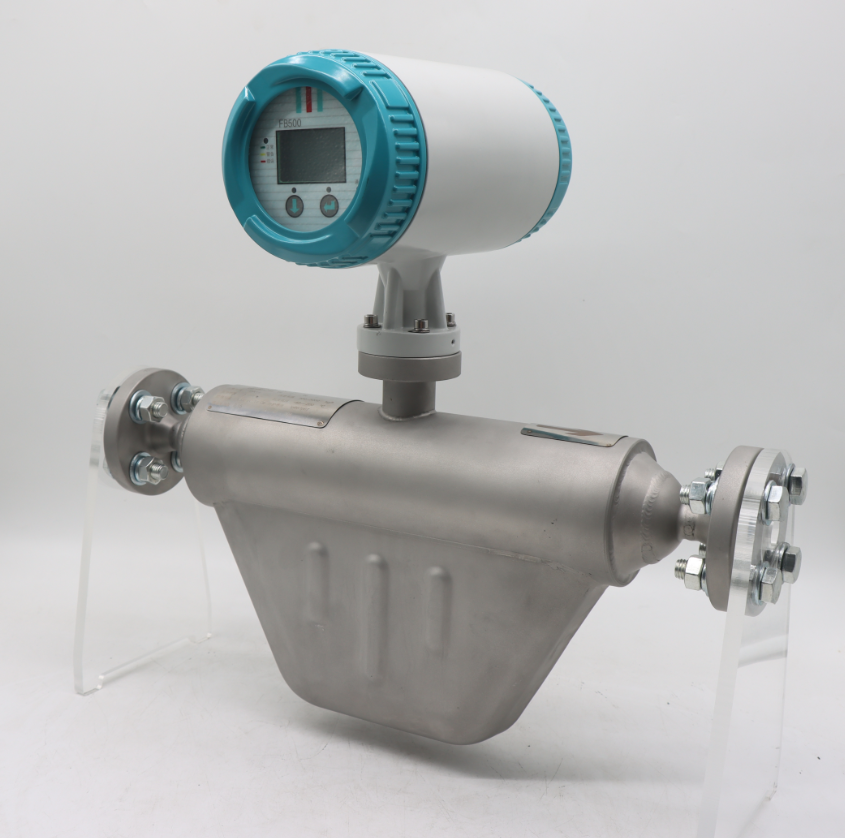

QTCMF科里奥利质量流量计

工作原理 / Working principle

    科里奥利质量流量计（Coriolis Mass Flowmeter）简称科氏力流量计，是利用流体在振动管中流动式，将产生与质量流量成正比的科里奥利力的原理测量的。

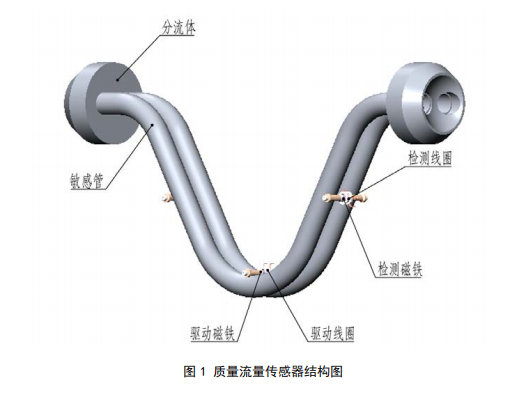

    科氏力流量计由传感器和变送器两大部分组成。其中传感器用于流量信号的检测，主要由分流体、敏感管、驱动/检测线圈、驱动/检测磁铁、构成，如变送器用于传感器的驱动和流量检测信号的转换、运算及流量显示、信号输出，变送器主要由电源、驱动、检测、显示等部分电路组成。

    敏感管在力的作用下发生摆动， 从而产生正弦波。流量为零时，两根管道同相地 发生振动。有流量时，科里奥利力促使管道发生弯曲，从而引发相偏移。测量正弦波之间的时差， 此时差与质量流量成正比。体积流量通过质量流量和密度测量结果进行计算。

产品优点 / Product advantages
        可测量多种流体，包括液体、气体等，适用范围广。
        测量精度高，受温度、压力等参数的影响较小。
        可输出多种参数，包括质量流量、体积流量、密度、温度等参数。
        测量响应速度快，对流体流动的变化具有较强的响应能力。
        适用多种介质，根据不同介质可选择测量管的材质。
        高稳定性，无需经常拆下标定，无可动部件，无需经常维修。
        安装方式多样化，可选择分体或一体式安装方式。
        安装要求不高，对上下游直管段没有什么要求。

技术参数 / Technical parameters

流量准确性	±0.2％可选±0.1％
口径	DN3〜DN200mm
重复性	±0.1~0.2%
密度	0.3〜3.000g/cm3
密度准确性	±0.002g/cm3
温度范围	-200〜300℃（标准型号-50〜200℃）
温度准确性	+/-1℃
模拟信号	4〜20mA;流速/密度/温度的可选信号
频率/脉冲的输出	0〜10000Hz;流信号（开放器）
通讯方式	RS485，Modbus协议
发射器的电源	18〜36VDCPower≤7W或85〜265VDC Power 10W
防护等级	IP67
材质	测量管SS316L外壳：SS304
压力等级	4.0MPA（标准压力）
防爆	EXD（IA）IIC T6GB
环境规格
环境温度	-20~-60℃
环境湿度	≤90％RH

产品如何选型 / How to select productss
    科里奥利质量流量计选型时应以压力损失决定流量使用上限，以测量误差决定流量使用下限。
    用户设计选型时，应参照本手册选择最佳的产品， 选型时必须准确提供误差要求、流量范围、压力损失、密度、粘度、温度等工艺参数以确保顺利选型和使用。



安装注意事项 / Installation precautions

       远离振动源
       避免安装在泵、压缩机等振动设备附近，需保持与振动源至少5米距离。若无法避免，需使用柔性管道连接或加装减震支撑装置（如减震垫、弹簧支架），防止振动传递至测量管导致信号失真。
       规避电磁干扰
远离变压器、大功率电机等强电磁场设备（距离≥5米），防止信号噪声影响测量精度。若必须在电磁干扰环境下安装，需选择分体式流量计，将电子部件安装在电磁屏蔽良好的区域。
      优先垂直安装
      液体介质：推荐垂直安装且流体自下而上流动，确保测量管完全充满液体，减少气泡或固体残留风险。
      气体介质：垂直安装时流体应自上而下流动，避免液体在测量管内积聚。
      水平安装：若必须水平安装，需确保变送器外壳位于管道上方或下方，避免与管道处于同一水平面，防止气泡或固体沉积影响测量。
       避免弯头与阀门干扰
      优先选择管道直线段安装，前后直管段长度需≥10倍管道直径（D）。若安装空间受限，至少保证进口端≥10D、出口端≥5D的直管段，以减少流场扰动对测量的影响。
